現場總線的定義
現場總線（Field bus）是近年來迅速發展起來的一種工業數據總線，它主要解決工業現場的智能化儀器儀表、控制器、執行機構等現場設備間的數字通信以及這些現場控制設備和高級控制系統之間的信息傳遞問題。由于現場總線具有簡單、可靠、經濟實用等一系列突出的優點，因而受到了許多標準團體和計算機廠商的高度重視。它是一種工業數據總線，是自動化領域中底層數據通信網絡。現場總線控制系統由測量系統、控制系統、管理系統三個部分組成，而通信部分的硬、軟件是它最有特色的部分，現場總線的產生對工業的發展起著非常重要的作用，對國民經濟的增長有著非常重要的影響。現場總線主要應用于石油、化工、電力、醫藥、冶金、加工制造、交通運輸、國防、航天、農業和樓宇等領域。
每種總線大都有其應用的領域，比如：FF、PROFIBUS-PA適用于石油、化工、醫藥、冶金等行業的過程控制領域LonWorks、PROFIBUS-FMS、DevieceNet適用于樓宇、交通運輸、農業等領域。
DeviceNet、PROFIBUS-DP適用于加工制造業，而這些劃分也不是絕對的，每種現場總線都力圖將其應用領域擴大，彼此滲透。
這些總線的不同之處在于：特性阻抗不一樣，傳輸頻率不同， 接下來跟著小編一起看看卡爾德線纜所生產的總線的結構吧！
這些總線的不同之處在于：特性阻抗不一樣，傳輸頻率不同， 接下來跟著小編一起看看卡爾德線纜所生產的總線的結構吧！
1、CANBUS總線
2芯/4芯 鋁箔+鍍錫屏蔽 特性阻抗 120Ω
2芯/4芯 鋁箔+鍍錫屏蔽 特性阻抗 120Ω

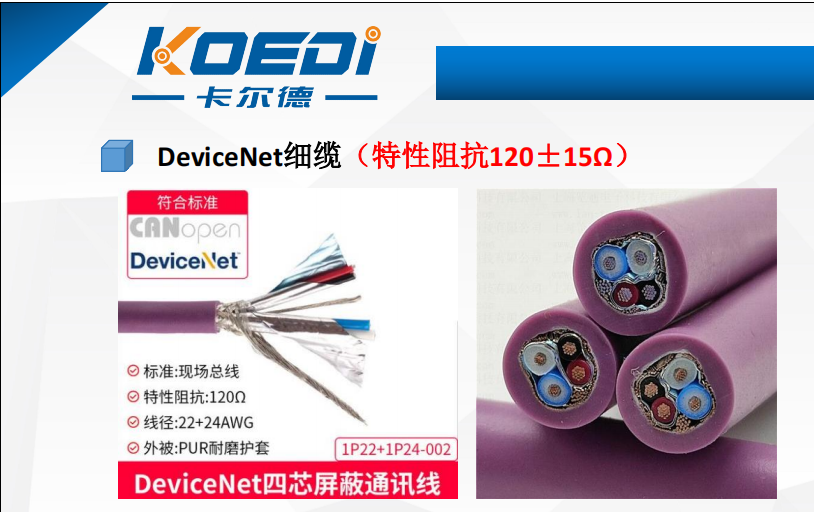

2、DeviceNET總線
粗纜:1*2*18AWG+1*2*15AWG 對對包鋁箔+鍍錫銅屏蔽
細纜:1*2*24AWG+1*2*22AWG 對對包鋁箔+鍍錫銅屏蔽
特性阻抗 120Ω
粗纜:1*2*18AWG+1*2*15AWG 對對包鋁箔+鍍錫銅屏蔽
細纜:1*2*24AWG+1*2*22AWG 對對包鋁箔+鍍錫銅屏蔽
特性阻抗 120Ω

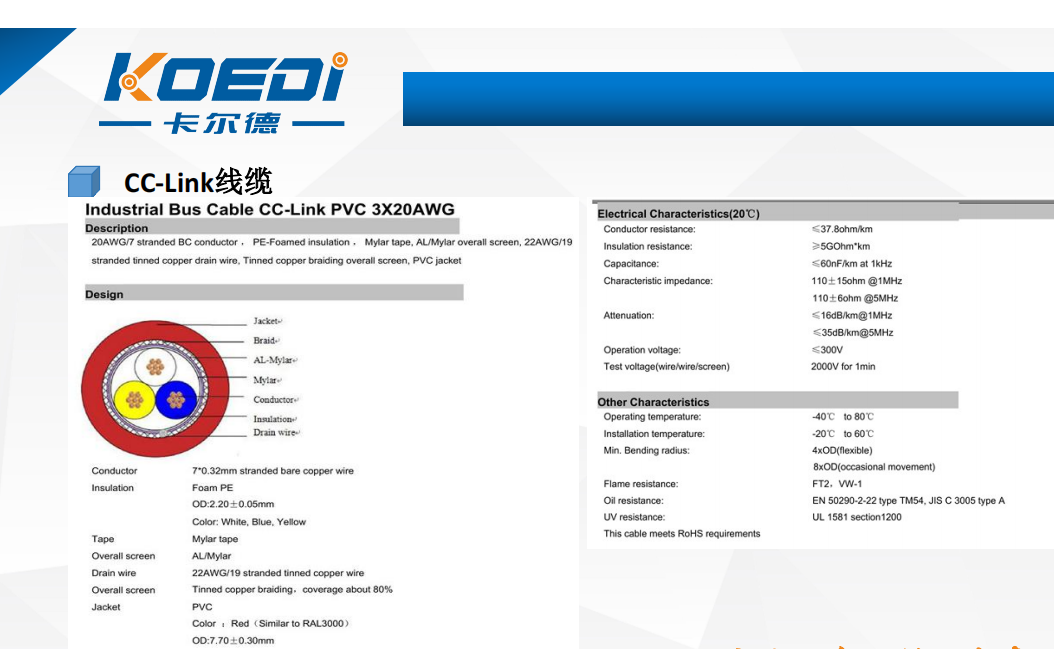

3、CC-Link總線
3芯20AWG 鋁箔+鍍錫銅屏蔽 絕緣使用PE 芯色：白/藍/黃 外被：棕色，特性阻抗110Ω

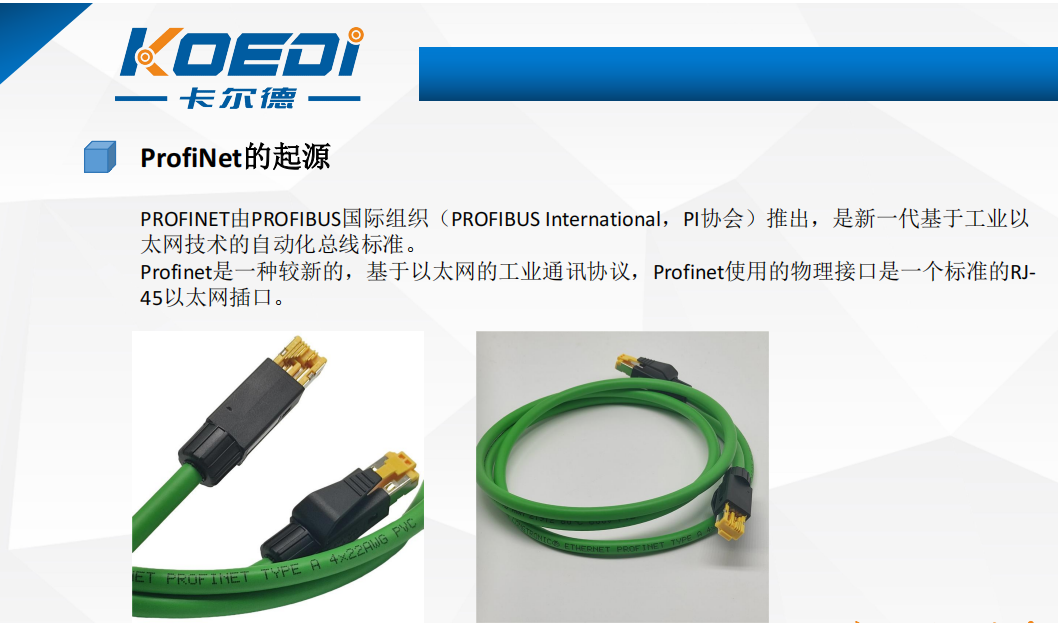

4、ProfiNET總線 (RJ-45以太網線）
CAT5E 以太網線 A、B、C型 鋁箔+鍍錫銅屏蔽 絕緣采用PE 芯色：橙/白/藍/黃 外被常備綠色 測試福碌克能過100米+ 特性阻抗100Ω

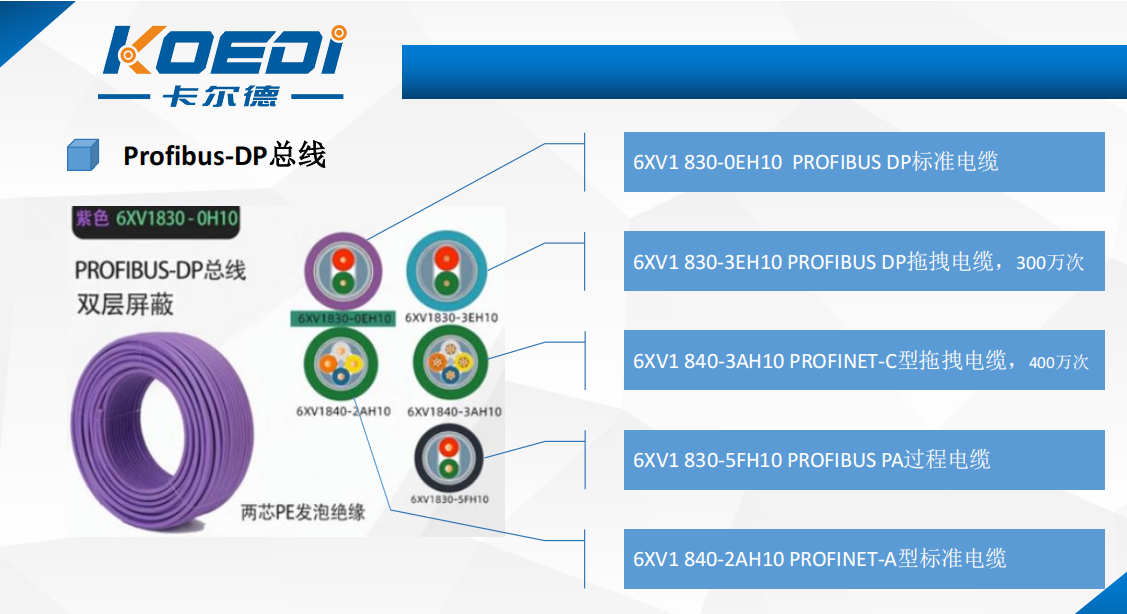

3、ProfiBUS總線
2芯0.25平方 鋁箔+鍍錫銅屏蔽 絕緣用發泡PE 芯色：紅、綠 特性阻抗150Ω
更多祥細解說 大家可以聯系小編：13925820371 微信同號
2芯0.25平方 鋁箔+鍍錫銅屏蔽 絕緣用發泡PE 芯色：紅、綠 特性阻抗150Ω
更多祥細解說 大家可以聯系小編：13925820371 微信同號
